Touch X
Le Touch X est un dispositif motorisé haptique (à retour de force) de haut niveau, conçu pour offrir une précision maximale et un retour de force puissant lors de la manipulation d’objets virtuels. Robuste et performant, il s’adresse aux professionnels de la santé, de la recherche, de la robotique et de la conception numérique qui ont besoin d’une fidélité extrême dans la reproduction du sens du toucher.
- Retour haptique renforcé (force feedback jusqu’à 7,9 N) pour reproduire avec réalisme textures, rigidités et frictions.
- Précision de mouvement exceptionnelle grâce à une résolution nominale de 0,023 mm.
- Interaction naturelle en suivant les gestes de la main pivotant au niveau du poignet.
- Stylet ergonomique offrant une vraie saisie pour des manipulations fines et prolongées.
- Compatibilité avancée avec les logiciels de conception comme Geomagic Freeform et Freeform Plus.
- Connexion simple via port USB, avec guide utilisateur et calibration rapide.

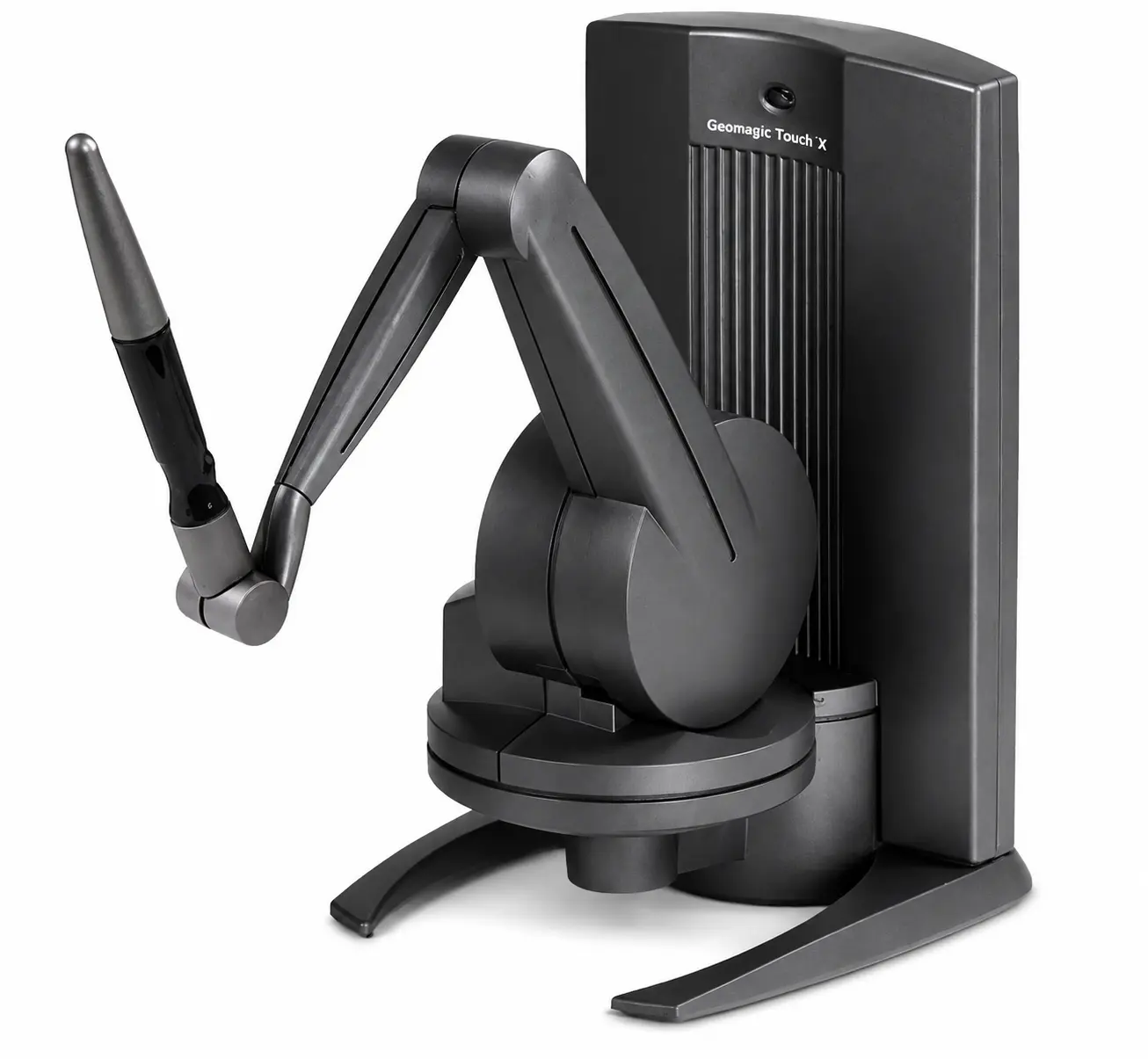

Anciennement connu sous le nom Sensable Phantom Premium, le Touch X est un appareil haptique qui repose sur un bras mécanique robuste et un stylet sensible à la pression. Chaque mouvement est converti en données numériques et accompagné d’un retour proportionnel, permettant à l’utilisateur de “ressentir” les objets virtuels et de percevoir leurs textures, leur rigidité et leur résistance.
Avec ses 6 degrés de liberté pour la position et ses 3 degrés de retour haptique par axe, le Touch X garantit une force maximale de 7,9 N, une précision de 0,023 mm, et un espace de travail adapté aux projets les plus complexes.
Associé aux logiciels Geomagic Freeform et Freeform Plus, il devient un outil idéal pour la modélisation avancée, la sculpture numérique, la téléopération,la simulation chirurgicale de haut niveau ou encore la recherche en robotique. Sa robustesse et sa précision en font une référence dans les domaines de la réalité virtuelle, de l’assemblage virtuel et de l’impression 3D médicale.
Caractéristiques
| Caractéristiques | Valeur |
| Type | Dispositif haptique haut de gamme avec retour de force |
| Degrés de liberté | 6 DOF de position, 3 DOF de retour de force sur chaque axe |
| Résolution nominale | 0,023 mm (1100 dpi) |
| Plage de déplacement | 355 mm x 228 mm x 180 mm W x H x D |
| Force maximale exerçable | 7,9 N |
| Interface | Port USB 2.0 |
| Poids | 3,26 kg |
| Logiciels compatibles | Geomagic Freeform, Freeform Plus, logiciels de modélisation 3D et simulation |
| OS requis | Windows 10/11, carte graphique OpenGL, 4 Go RAM min. |
Applications médicales
Le Touch X est utilisé dans diverses applications médicales grâce à son retour tactile réaliste et à sa grande précision :
Simulation chirurgicale et formation médicale :
Reproduction des gestes techniques dans un environnement sûr et réaliste.

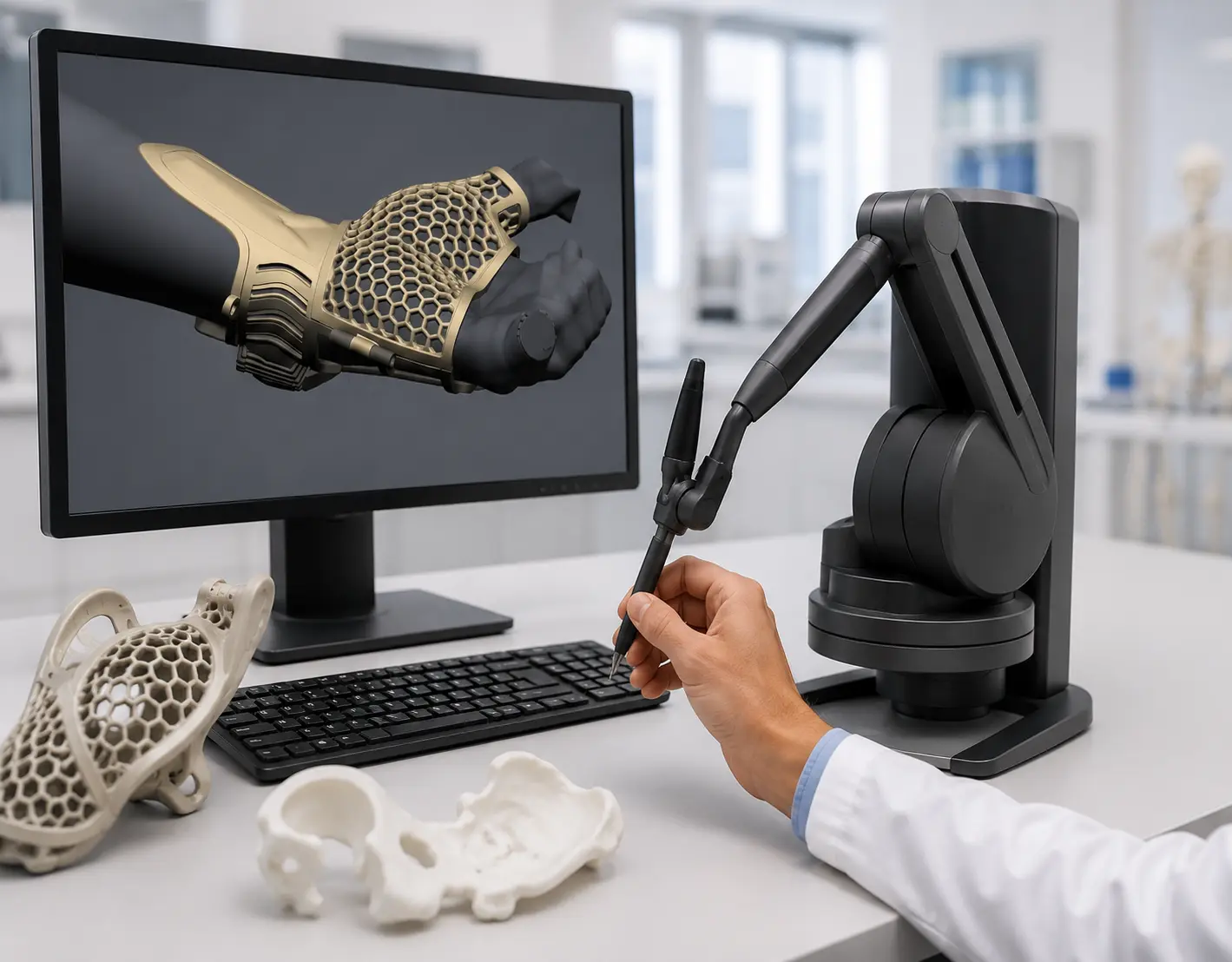

Orthèses et prothèses personnalisées :
Conception numérique avec un réel ressenti tactile permettant de faciliter et d’accélérer la préparation des modèles pour l’impression 3D ou l’usinage.
Planification chirurgicale :
Planification d’interventions à partir de modèles numériques cohérents.
Conception de guides et implants chirurgicaux :
Couplé aux logiciels de CAO Geomagic Freeform et Freeform Plus, le Touch permet une conception “organique” adaptée des dispositifs patients-spécifiques.
Podologie et ergonomie :
Analyse morphologique détaillée selon chaque axe de mouvement.
Comment fonctionne le Touch X ?
L’utilisation suit plusieurs étapes simples
et structurées :
-
1
Connecter le dispositif via port USB et installer le driver,
-
2
Effectuer la calibration du bras mécanique et du stylet,
-
3
Choisir un logiciel compatible (ex. Geomagic Freeform, Freeform Plus ou autres logiciels de modélisation / simulation / programmation),
-
4
Manipuler le stylet : chaque mouvement de la main est traduit en données numériques,
-
5
Profiter du retour haptique en temps réel, restituant les textures, les rigidités et les frictions comme avec un objet réel.
Comparatif entre Touch et Touch X
| Critère | Touch | Touch X |
| Type | Dispositif haptique polyvalent | Appareil haptique destiné aux usages avancés |
| Degrés de liberté | 6 DOF position, 3 DOF retour haptique | 6 DOF position, 3 DOF retour haptique |
| Résolution nominale | 0,055 mm (450 dpi) | 0,023 mm (1100 dpi) |
| Force maximale exerçable | 3,3 N | 7,9 N |
| Plage de déplacement | 431 × 348 × 165 mm (W x H x D) | 355 × 228 × 180 mm (W x H x D) |
| Usage principal | Formation, modélisation 3D, simulation médicale, téléopération | Formation, modélisation 3D, simulation médicale, téléopération exigeant un retour de force puissant et une précision accrue |
| Coût | Plus accessible | Plus onéreux |
TWIN 3D vous accompagne
Chez Twin 3D, nous vous proposons un accompagnement complet pour intégrer le Touch dans vos applications médicales :
- Mise en service et calibration complètes du bras haptique et du stylet
- Formation dédiée aux logiciels Geomagic Freeform et Freeform Plus, pour la conception d’orthèses, prothèses et projets chirurgicaux (guides et implants)
- Support technique spécialisé afin de garantir la fiabilité et la continuité de vos activités cliniques et de modélisation 3D.
Avis et retour d’expérience
Les retours utilisateurs mettent en avant la précision avancée et la stabilité du Touch X qui offrent un ressenti haptique encore plus réaliste que le modèle standard. Les ingénieurs et professionnels de santé apprécient particulièrement de pouvoir travailler avec une résolution plus fine, permettant une meilleure maîtrise dans la planification chirurgicale ou la conception de prothèses complexes.
Le confort du stylet ergonomique est aussi régulièrement souligné, notamment lors de longues sessions de modélisation ou de formation médicale.
Enfin, la compatibilité étendue avec des logiciels comme Geomagic Freeform est citée comme un atout majeur car elle facilite l’intégration en réalité virtuelle médicale et la création de dispositifs patients-spécifiques (orthèses, prothèses, corsets sièges, guides et implants chirurgicaux).
FAQ
Un dispositif haptique est un système motorisé avec retour de force, permettant aux utilisateurs de récupérer la sensation de toucher et d’interagir avec des objets virtuels dans le monde numérique.
Le Touch X fonctionne avec Geomagic Freeform et de nombreux autres logiciels de conception/modélisation 3D, de simulation et de téléopération.
L’installation se fait par connexion USB, suivie de l’installation du driver et de la calibration du bras et du stylet.
Il est employé en santé (simulation, prothèses, formation, guides et implants chirurgicaux), en conception numérique (Geomagic Freeform, design produit), en robotique et en réalité virtuelle.
